Écran anti-bruit et caisson d’insonorisation répondent au même problème – le bruit de l’unité extérieure d’une pompe à chaleur – mais ne le traitent pas de la même façon. L’un bloque la propagation du son vers une zone précise, l’autre enveloppe la source pour réduire l’émission globale. Leur efficacité, leur coût et leurs contraintes d’installation divergent suffisamment pour qu’un mauvais choix aggrave la situation au lieu de la résoudre.
Avant de comparer ces deux dispositifs, il faut poser les données mesurables : atténuation acoustique, ventilation résiduelle, emprise au sol et budget. C’est ce que cet article détaille, avec les pièges concrets à éviter lors de la pose.
Performances acoustiques comparées : écran anti-bruit contre caisson d’insonorisation
Le tableau ci-dessous synthétise les écarts entre un écran et un caisson sur les critères qui déterminent le choix pour une pompe à chaleur résidentielle.
| Critère | Écran anti-bruit | Caisson d’insonorisation |
|---|---|---|
| Atténuation sonore typique | Quelques décibels, variable selon la hauteur et la position | 10 à 20 dB de réduction selon matériau et conception |
| Traitement des basses fréquences | Limité (les ondes graves contournent l’obstacle) | Meilleur confinement si le caisson intègre un absorbant basse fréquence |
| Ventilation de la PAC | Aucun impact (la PAC reste à l’air libre) | Dépend de la conception : grilles, chicanes ou ouvertures calibrées obligatoires |
| Emprise au sol | Faible (panneau vertical, souvent adossé à un mur) | Plus importante (coffrage sur trois ou quatre faces autour de l’unité) |
| Fourchette de prix indicative | Quelques centaines d’euros pour un panneau standard | 500 à 1 600 euros selon taille et matériau |
| Délai d’installation | Quelques heures | Une demi-journée à une journée complète |
L’écart d’atténuation est le point décisif. Un écran réduit le bruit perçu dans une direction donnée, mais le son se diffuse par les côtés et par-dessus le panneau. Un caisson, parce qu’il enveloppe l’unité extérieure, agit sur l’ensemble du rayonnement acoustique.
Propagation du bruit et basses fréquences : pourquoi un écran ne suffit pas toujours
Le bruit d’une PAC aérothermique provient du compresseur et du ventilateur. Le ventilateur produit un souffle à moyenne et haute fréquence, relativement facile à bloquer avec un obstacle physique. Le compresseur, lui, génère un ronronnement grave qui se propage par vibration dans le sol et contourne les écrans.
Le Code de la santé publique prévoit des limites d’émergence spectrale par bandes de fréquences : 7 dB dans les bandes centrées sur 125 et 250 Hz, et 5 dB dans celles centrées sur 500 à 4 000 Hz. Ce détail change la donne. Une mesure globale en dB(A) peut sembler correcte alors que l’émergence en basses fréquences dépasse le seuil réglementaire.
Un écran anti-bruit, même bien dimensionné, ne traite pas ces fréquences graves. Le caisson d’insonorisation, s’il intègre un matériau absorbant dense (laine de roche, mousse acoustique épaisse), atténue mieux cette composante. Pour une PAC dont le compresseur vibre fortement, le caisson est la seule option qui agit sur les deux registres simultanément.
Le piège de la ligne de propagation
Un écran n’est efficace que s’il interrompt réellement la ligne directe entre la PAC et le point sensible (fenêtre de chambre, terrasse du voisin). Si le récepteur se trouve en hauteur – un appartement au premier étage, par exemple – un écran au sol de hauteur standard ne bloque rien du tout.
Pour qu’un écran fonctionne, il doit dépasser la ligne de vue entre le haut de l’unité extérieure et le point de réception. Dans un ensemble résidentiel avec des niveaux décalés, cette condition est rarement remplie sans un panneau surdimensionné, ce qui pose des problèmes d’esthétique et parfois de règles d’urbanisme.
Ventilation du caisson : le risque de surchauffe de la pompe à chaleur
Le caisson d’insonorisation enferme l’unité extérieure. C’est sa force acoustique, mais aussi son principal risque technique. Une PAC air-eau ou air-air aspire un volume d’air considérable pour extraire les calories. Si le caisson restreint ce flux, les performances de chauffage chutent et le compresseur s’use prématurément.
- Les ouvertures du caisson doivent être dimensionnées pour laisser passer le débit d’air nominal de la PAC, indiqué sur sa fiche technique. Un caisson trop fermé peut réduire le COP de la machine.
- Les chicanes acoustiques (parcours en zigzag de l’air à l’entrée et à la sortie) permettent de conserver l’atténuation sonore tout en maintenant le débit. C’est le compromis technique central d’un bon caisson.
- En période de grand froid, le givre peut s’accumuler plus vite dans un caisson mal ventilé, forçant des cycles de dégivrage plus fréquents et augmentant la consommation électrique.
- Un caisson posé trop près de l’unité extérieure (moins de 15 à 20 cm de marge) crée des turbulences qui génèrent un bruit supplémentaire, annulant une partie du gain acoustique.
L’écran anti-bruit, lui, ne pose aucun problème de ventilation puisqu’il laisse la PAC à l’air libre. C’est son avantage principal pour les installations où l’espace autour de l’unité est restreint.
Critères de choix entre écran et caisson pour une PAC résidentielle

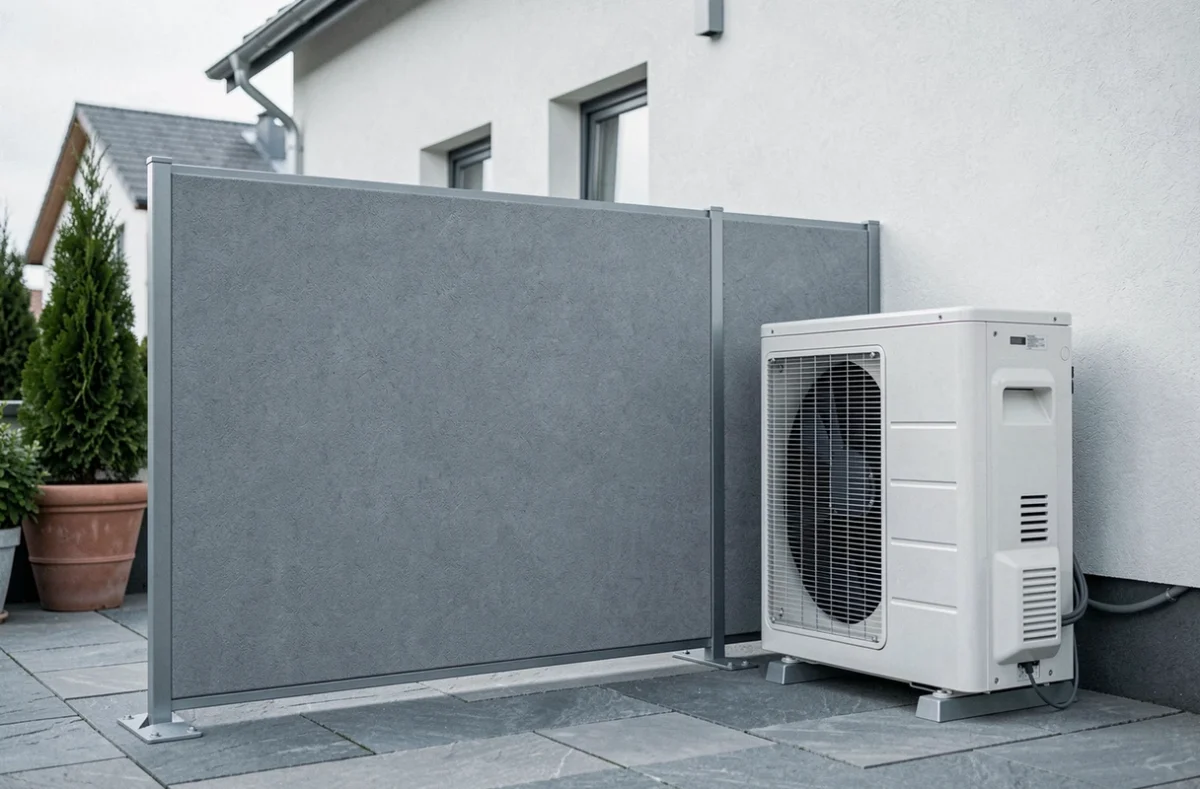

Quand l’écran anti-bruit est adapté
L’écran convient lorsque le bruit gêne dans une seule direction précise : un voisin mitoyen dont la façade fait face à l’unité extérieure, par exemple. Si la PAC est récente et déjà peu bruyante, l’écran suffit à ramener l’émergence sous le seuil perceptible pour cette zone.
Il convient aussi quand l’espace autour de la PAC ne permet pas de poser un coffrage complet, ou quand l’unité nécessite un accès fréquent pour la maintenance (filtre, fluide frigorigène).

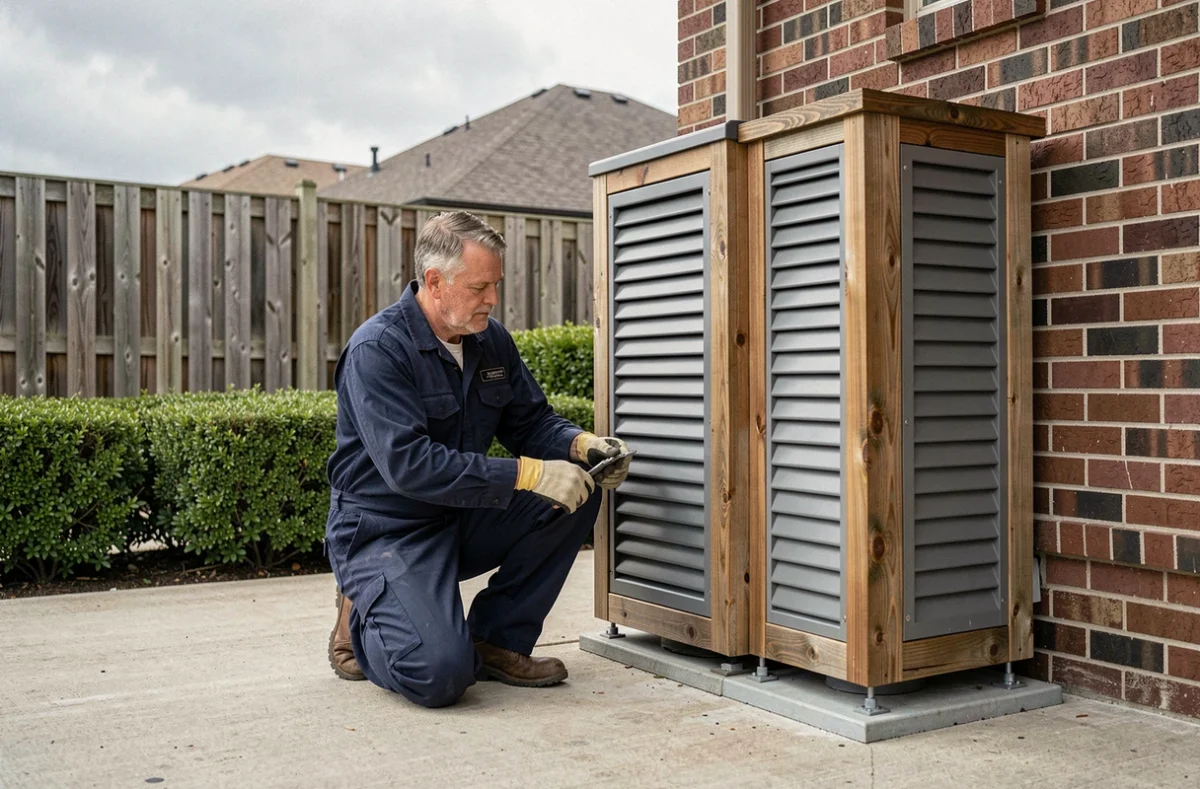

Quand le caisson d’insonorisation s’impose
Le caisson devient la solution adaptée dès que le bruit rayonne dans plusieurs directions, que les basses fréquences du compresseur posent problème, ou que l’émergence mesurée dépasse nettement les limites réglementaires. C’est aussi la réponse appropriée en copropriété, où les points de réception sont multiples et à des hauteurs variées.
Pour une PAC installée dans une cour intérieure, les réflexions du son sur les murs amplifient le bruit. Un écran n’y change presque rien. Le caisson réduit l’émission à la source, ce qui limite les réverbérations.
Les pièges à éviter dans les deux cas
- Installer un écran trop bas ou trop étroit, qui laisse le son passer par les côtés. La largeur de l’écran doit dépasser celle de l’unité extérieure d’au moins 30 à 50 cm de chaque côté pour être réellement efficace.
- Choisir un caisson sans vérifier la compatibilité avec les dimensions et le débit d’air de la PAC. Un caisson générique peut ne pas convenir à un modèle de grande puissance.
- Négliger les silent blocks ou plots anti-vibratiles sous la PAC. Ni l’écran ni le caisson ne traitent les vibrations transmises par le sol : ces deux dispositifs agissent sur le bruit aérien, pas sur les vibrations solidennes.
Réglementation acoustique applicable à une PAC domestique
Pour un équipement appartenant à un particulier, la règle juridique ne repose pas sur un seuil fixe de décibels. L’article R.1336-5 du Code de la santé publique interdit les bruits portant atteinte à la tranquillité du voisinage par leur durée, leur répétition ou leur intensité.
Les seuils d’émergence de 5 dB(A) le jour et 3 dB(A) la nuit, souvent cités, concernent principalement les bruits d’activités professionnelles, sportives ou de loisir. Les appliquer automatiquement à une PAC résidentielle est une erreur fréquente, y compris chez certains installateurs.
En pratique, un voisin qui se plaint peut saisir la mairie ou engager une action en trouble anormal de voisinage. Le juge évalue au cas par cas : niveau sonore mesuré, contexte urbain ou rural, horaire de fonctionnement. Disposer d’une mesure acoustique avant et après pose d’un écran ou d’un caisson constitue la meilleure protection juridique.
Le choix entre écran et caisson repose donc sur trois paramètres concrets : la direction du bruit gênant, la nature des fréquences émises et l’espace disponible autour de l’unité extérieure. Une mesure acoustique préalable par un professionnel permet d’éviter un investissement inadapté. Le formulaire ci-dessous vous permet de recevoir un devis gratuit et d’être rappelé par un spécialiste qui évaluera votre configuration avant toute intervention.
