Un WC suspendu standard mesure environ 35 cm de large pour la cuvette seule, mais l’espace réellement mobilisé par l’ensemble bâti-support + habillage + dégagements latéraux dépasse largement cette cote. Poser des cloisons sans intégrer ces contraintes dès le plan conduit à des toilettes étroites, inconfortables, voire non conformes. Comprendre la chaîne de cotes, du bâti-support jusqu’aux parois, permet d’éviter les reprises de maçonnerie coûteuses.

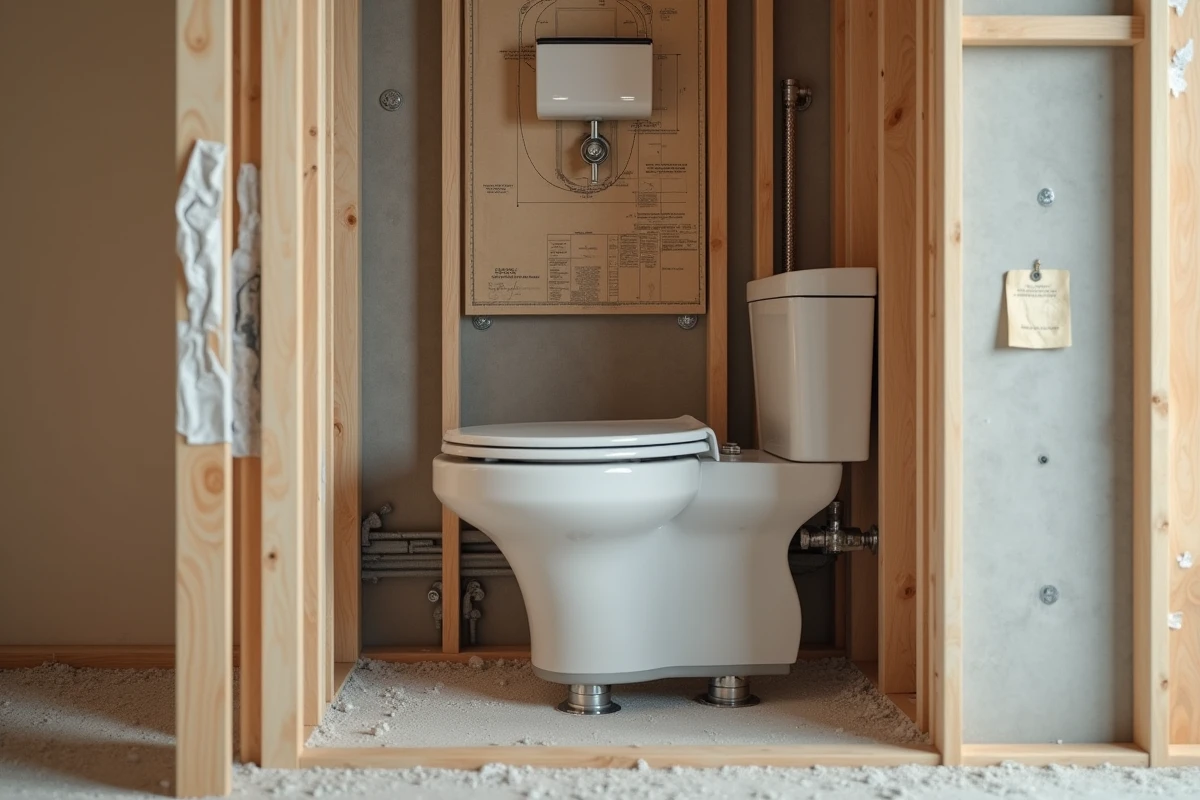

Encombrement réel du bâti-support derrière la cloison
La cuvette suspendue n’est que la partie visible. Derrière la paroi, le bâti-support autoportant occupe une largeur standard de 50 cm et une profondeur comprise entre 15 et 25 cm selon les modèles. C’est lui qui porte le poids de l’utilisateur et intègre le réservoir de chasse d’eau.
A lire aussi : Comment faire appel à un vitrier dans le Grand-est ?
Cette profondeur de bâti détermine l’épaisseur minimale du coffrage ou de la cloison de doublage. Avec une plaque de parement et un carrelage, il faut compter au total entre 20 et 30 cm de profondeur en saillie par rapport au mur porteur. Ce volume « perdu » n’apparaît pas sur les fiches produit, mais il mange directement la surface utile de la pièce.
L’axe d’évacuation au sol doit aussi tomber dans l’emprise du bâti. Quand la colonne d’évacuation est excentrée, un coude supplémentaire décale le bâti latéralement, ce qui peut forcer à élargir la cloison de coffrage au-delà des 50 cm prévus. Vérifier la position de l’évacuation avant de tracer les cloisons est la première étape d’un projet bien dimensionné.
A lire aussi : Comment choisir votre plombier à Orchies ?
Distances minimales entre cuvette et cloisons selon la norme NF P 99-611
La norme française NF P 99-611 fixe des distances minimales autour d’un WC, y compris suspendu. Ces cotes ne sont pas de simples recommandations de confort : elles servent de référence pour les assureurs et les contrôles de conformité en construction neuve.
- 20 cm minimum de chaque côté de la cuvette jusqu’à la paroi ou l’obstacle le plus proche (cloison, meuble, tuyauterie apparente).
- Au moins 40 cm d’espace libre devant la cuvette pour permettre de s’asseoir et de se relever sans gêne.
- La commande de chasse d’eau doit rester accessible sans contorsion, ce qui interdit de plaquer une cloison latérale contre le bord de la plaque de déclenchement.
Avec une cuvette de 35 cm de large, les 20 cm de part et d’autre donnent un entre-cloisons minimal de 75 cm. En pratique, un rectangle fonctionnel d’environ 80 x 110 cm est considéré comme le minimum réaliste pour la zone WC seule. Une fois les dégagements de porte et la circulation ajoutés, la surface grimpe à près de 1,5 m².
Largeur de cuvette de 40 cm : impact sur le calcul
Certains modèles de cuvettes suspendues atteignent 40 cm de large. Le gain de confort d’assise est perceptible, mais les 20 cm réglementaires de chaque côté portent alors l’entre-cloisons minimal à 80 cm. Dans un local WC étroit (ancien placard reconverti, sous-escalier), ces 5 cm supplémentaires peuvent rendre le projet irréalisable sans déplacer une cloison existante.
Contraintes PMR sur la largeur et le positionnement des cloisons
Les règles d’accessibilité pour les personnes à mobilité réduite changent radicalement le rapport entre cuvette et cloisons. L’exigence principale est un espace latéral de transfert d’au moins 80 cm d’un côté de la cuvette, libre de tout obstacle du sol au plafond.
Concrètement, cela interdit de monter une cloison à moins de 80 cm du bord de la cuvette côté transfert. De l’autre côté, une barre d’appui fixée sur la paroi doit se trouver à portée de main, donc la cloison opposée ne peut pas non plus être trop éloignée (généralement entre 30 et 40 cm du bord de cuvette).
Ce déséquilibre gauche-droite impose une implantation asymétrique des cloisons autour du WC suspendu. En rénovation, cela signifie souvent la dépose d’une cloison existante pour dégager l’espace de transfert, ou le déplacement de la cuvette vers le mur opposé. Un WC PMR suspendu demande une largeur totale de pièce d’au moins 150 cm côté transfert inclus.
Épaisseur de cloison et entraxe réel : les cotes souvent oubliées
Les plans d’architecte cotent généralement les distances entre axes de cloisons ou entre nus finis. La confusion entre ces deux mesures est la source d’erreur la plus fréquente lors de la pose d’un WC suspendu.
Une cloison en plaques de plâtre sur ossature métallique fait entre 7 et 10 cm d’épaisseur finie (avec enduit ou carrelage). Deux cloisons en vis-à-vis consomment donc 14 à 20 cm sur l’entraxe. Si l’entraxe mesuré sur plan est de 90 cm, l’espace utile entre parements tombe à 70-76 cm, soit en dessous du minimum de 75 cm calculé plus haut.

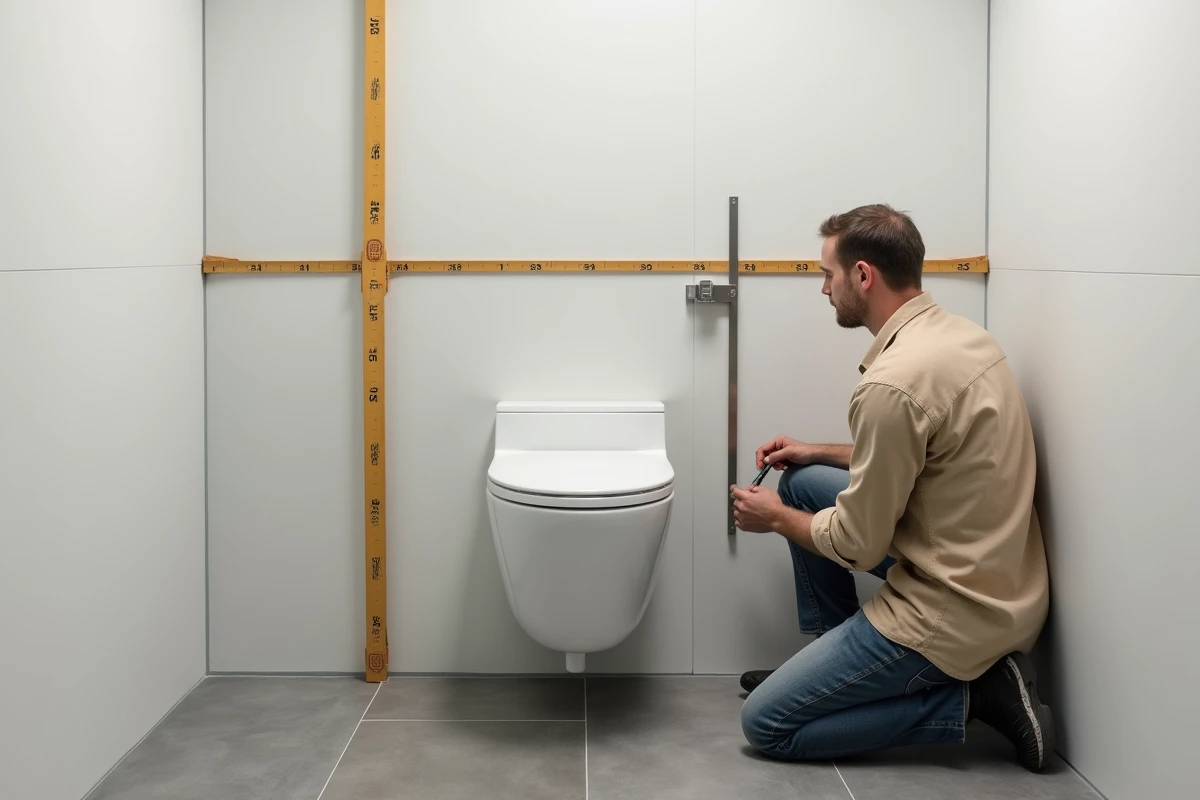

Vérifier les cotes sur le chantier avant le plaquiste
Le moment critique se situe après la pose des rails métalliques au sol et au plafond, avant la fixation des plaques. À ce stade, il reste possible de décaler un rail de quelques centimètres. Après le vissage des plaques et la pose des bandes, tout recalage impose une dépose complète.
Trois vérifications à faire à ce stade :
- Mesurer l’espace libre entre les faces internes des rails, puis soustraire l’épaisseur des plaques et du carrelage prévu.
- Reporter la position de l’axe d’évacuation sur le sol et vérifier qu’il tombe bien dans l’emprise du bâti-support.
- Simuler l’encombrement de la cuvette (un gabarit en carton de 35 x 55 cm suffit) et contrôler visuellement les 20 cm latéraux.
Des fabricants de WC suspendus conformes à la norme DIN EN 997 indiquent des cotes de cuvette précises (par exemple 355 x 520 mm), ce qui facilite ce contrôle. Toujours se fier aux cotes réelles de la fiche produit, pas aux « dimensions standard » génériques trouvées en ligne.
Choix du modèle de cuvette suspendue selon la largeur disponible
Une fois l’entre-cloisons définitif connu, le choix du modèle s’ajuste. La largeur de cuvette de 35 cm convient aux locaux WC standard. Les modèles compacts descendent parfois légèrement en dessous, avec une profondeur réduite qui permet de raccourcir la pièce en longueur sans toucher aux cloisons latérales.
La profondeur de la cuvette seule tourne autour de 55 cm, à laquelle s’ajoute la profondeur du bâti-support pour un encombrement total compris entre 70 et 75 cm du mur porteur au bord avant de la cuvette. C’est cette profondeur totale qui fixe la distance minimale entre le mur arrière et la cloison ou la porte en face.
Les 40 cm d’espace libre devant la cuvette exigés par la norme NF P 99-611 s’ajoutent à cette profondeur. Un local WC doit donc mesurer au moins 110 à 115 cm de profondeur utile, porte comprise, pour accueillir un WC suspendu sans compromettre le confort d’utilisation.
Tracer les cloisons d’un local WC suspendu revient à résoudre une équation à quatre variables : largeur de cuvette, épaisseur des cloisons, dégagements réglementaires et position de l’évacuation. Oublier une seule de ces cotes conduit, au mieux, à un toilette inconfortable et, au pire, à une reprise de gros œuvre après la pose du carrelage.
